系统设计时注意事项

1.空气源热泵机组

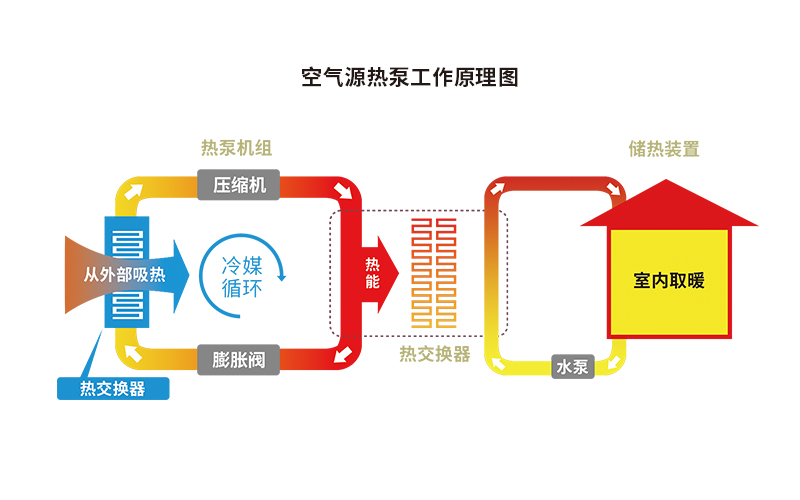

空气源热泵机组是通过与空气中的能量进行交换来为室内制取热量，所以空气源热泵主机一定安装在空气畅通的场所，不宜安装在狭小的天井或者周围有围挡的地方。主要以供热为主的空气源热泵主机宜安装在向阳的场所。空气源热泵主机安装的平台或场所一定要有检修的空间。空气源热泵系统耗电量较大，尤其安装电辅热时，电量还会增加，所以在设计时一定要注意电容量是否满足。空气源热泵主机水泵外置时，热泵主机一定要与水泵具有连锁控制，不能孤立运行。

2.空气源热泵制热量与建筑负荷的匹配

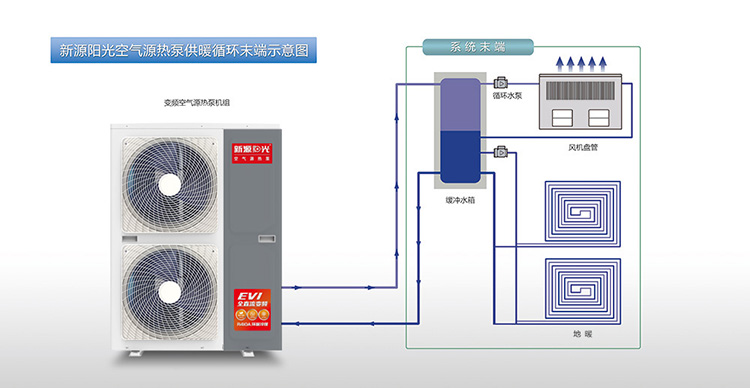

室内舒适度的维持，主要是空气源热泵主机的制热量要与建筑的热负荷匹配，同时与末端设备的形式和总散热量有关。建筑热负荷决定了热泵主机的选型，在常规大型建筑主机选型时，一般会考虑小于1的同时使用系数，对于面积在100m2的居民建筑，不建议考虑同时使用系数，如果条件允许，建议热泵主机按照建筑热负荷的110%～120%选择。另外，热泵主机的选型还与末端设备的选型有关，如果末端设备是散热器，不建议热泵主机选小；如果末端设备是风机盘管，热泵主机可以适当选小，建议不宜小于建筑热负荷的85%。空气源热泵主机的选择相对复杂，一定要结合建筑的保温情况、结构类型、采暖系统的使用情况以及应用场所的室外环境有关。

3.两台及以上空气源热泵主机并联运行

当建筑面积较大时，建筑的热负荷就会很大，这时会选择两台或者两台以上的热泵主机。此时热泵主机一般采用并联形式，当热泵主机并联时，就会发生其中一台热泵主机会报警的情况，发生主机报警的情况主要有以下两种：

（1）空气源热泵主机自带水泵空气源热泵主机一般自带水泵，当两台及以上热泵主机并联时，就容易出现水泵相互“抢水”的现象，即由于水泵开启时间不同，水泵的水量就会不同，这时就会出现其中一台热泵缺水报警。对于这种现象，主要是因为系统设计导致的，其解决方案如下：

①加大进、出热泵主机之间的并联管的管径，建议选大两号，比如并联管径实际设计为DN50，应设计为DN80较为合适，这时的并联管就如同分集水器的作用；

②在每一台热泵主机前加设止回阀，热泵主机是按照单台运行的情况考虑的，热泵主机水泵的出水口没有止回阀，两台及以上热泵主机并联运行时，如果没有止回阀，也会造成主机短路而报警。

（2）空气源热泵系统外置水泵空气源热泵外置水泵，且当两台及以上热泵主机并联时，也会出现热泵缺水报警的现象，出现这种情况主要是因为热泵主机得水不均。对于这种现象，主要解决方案如下：

①水泵进入到每一台热泵主机距离相等或者相近，使进入到热泵主机的阻力尽量相等；

②加大进入和出热泵主机之间的并联管的管径，建议选大一号，比如并联管径实际设计为DN50，应设计为DN65较为合适；

③水泵的流量在选择时，建议水泵流量大于热泵主机总和的1.2倍。

4.空气源热泵系统辅助热源的设计

当室外环境处在极端恶劣时，空气源热泵主机的效率就会下降，再加上热泵主机在低温状态下的除霜，也会影响系统的制热量，进而造成室内温度降低，使室内的舒适度下降。解决这种现象，一般在系统设计时，要考虑一定量的辅助热源作为补充。辅助热源主要形式有电加热器、天然气锅炉和太阳能辅助热源等，采用哪一种辅助热源形式，应当根据每一户的现场条件和用户的使用情况来决定。由于电加热器使用方便、维护简单，通常情况下，采用电加热器作为常用的辅助热源。

采用电加热器作为辅助热源时，要注意以下几点：

（1）辅助电加热器应与热泵主机相连锁，系统不运行，辅助电加热器不得启动；

（2）当系统水温降低到一定温度时，辅助电热器应自动启动；

（3）系统温度应有最高值设计，当系统温度高于设定值时，辅助电加热器应停止运转；

（4）辅助电加热器的容量一般为热泵主机的20%～30%。

5.空气源热泵系统水容量的设计

当空气源热泵系统的水容量较小时，空气源热泵主机就会启停频繁，热泵主机启停频繁就会对电网造成冲击。当热泵主机除霜时，还会造成系统水温急剧下降，影响室内的舒适度。增加系统水容量，就是加大系统的热容，主要解决方案如下：

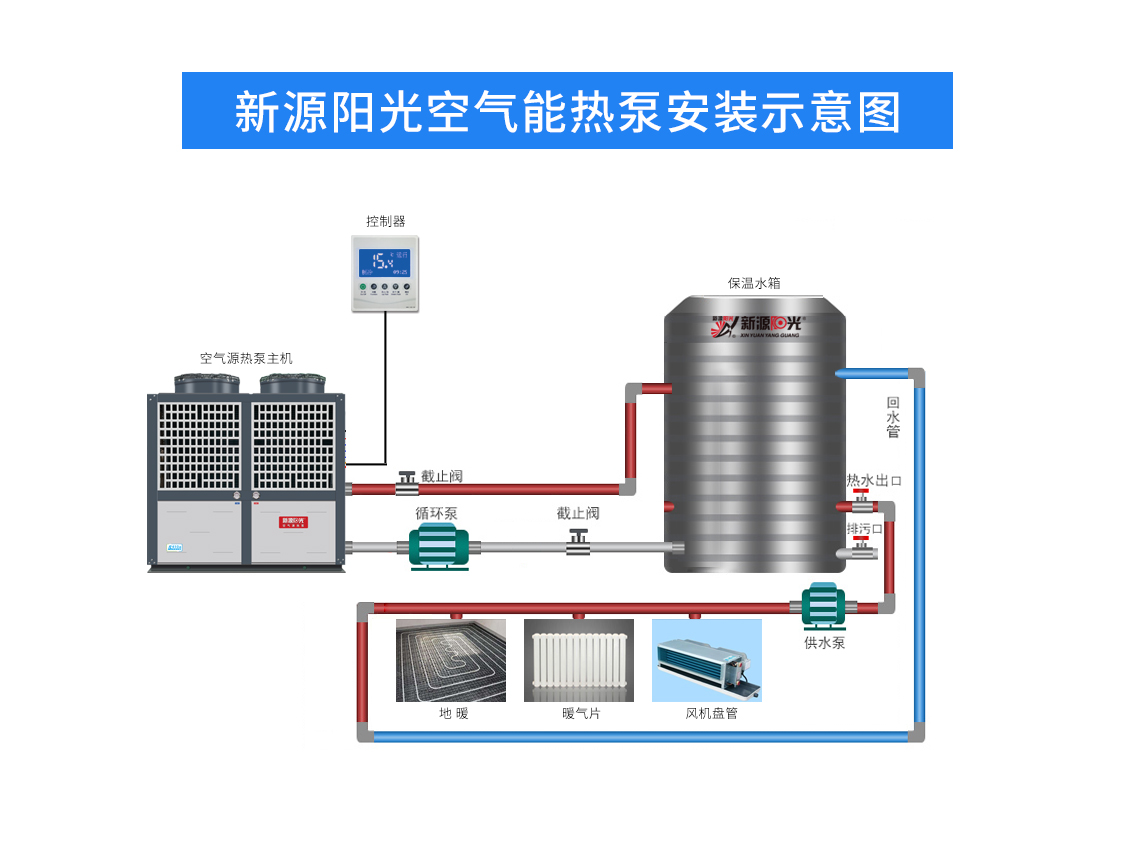

（1）增加热水水箱。在系统中增加一个热水箱，热水箱的容积应根据现场情况确定，热水箱的位置建议在热泵主机的出水端，这样水温不至于下降得很大。

（2）加大系统的管径。加大系统管径并不能从根本上改变系统的热容，仅是延迟室内温度的降低。

（3）增加系统辅助热源。辅助热源不是增加系统的水容量，而是改变了系统的热容，当系统水温下降时，辅助热源进行辅助加热，同样也会提高系统的水温，也会保证室内温度不会下降很快。辅助热源建议安装在热泵主机的出水端，这样保证系统出水温度不至于下降剧烈。

6. 系统施工时注意事项

空气源热泵系统在安装时除了按照相关国家规范和标准外，还应注意一些特殊的安装注意事项。

7.空气源热泵机组安装

（1）空气源热泵主机安装在屋顶时，主机基础应坐落在建筑立柱或承重梁上；空气源热泵主机安装在室外空地时，主机基础应当牢固和坚实；空气源热泵主机与基础之间还应有减震装置。

（2）空气源热泵主机支座距离不应低于300mm，即空气源热泵主机底部与基础之间要保证有一定的距离。

（3）空气源热泵主机与管道之间要有软连接。

（4）空气源热泵系统应当安装水流开关，当系统水流量不足时，主机将自动关机。

（5）空气源热泵主机要有一定的防护措施，主要是防止热泵主机对儿童造成伤害。

8.水管安装及保温

（1）空气源热泵系统的水管主要有镀锌钢管和塑料水管，这两种水管的支吊架距离是不相同的，要根据实际情况进行选择。

（2）空气源热泵系统内置水泵时和外置水泵时，在水泵吸入口的管段上要设置过滤器，以保证系统正常运行。

（3）管道在保温时，一定要注意保温之间不留间隙，以免空气渗入进去，从而造成热量损失。

（4）管道在做支吊架时，不要形成“热桥”和间隙，以免热量损失。

9.电气安装及线路铺设

（1）系统控制箱安装在易操作的地方，配电箱宜安装在户内，且维护方便。

（2）配电箱至热泵主机之间的电源线，宜采用钢管保护，尤其不能被小孩儿触摸到。

（3）热泵主机电缆及配电开关的选择宜适当放大。

10.系统冲洗及系统打压

（1）系统安装完毕后，要进行系统冲洗，冲洗时，水流不得经过热泵主机、热水箱和末端设备。

（2）系统冲洗完毕后，要对系统进行打压试验，试验压力及压降要符合设计要求。

（3）系统冲水时要同时打开排气阀，边冲水边排气，待系统充满时，可以打开水泵运转，同时也要注意不断排气和补水。

空气源热泵系统不仅环保节能，还具有维护方便、应用灵活等特点，备受广大用户喜爱，只要精准设计、精心施工，就会得到较为满意的供暖效果。空气源热泵供暖系统不仅可以为北京蓝天做出贡献，还可以改善农村居民的生活条件，户用空气源热泵系统必将得到繁荣发展。
